Detalles del producto
| Modelo | CDD15 CDD20 | |||||||||||||||||
| Tipo de energía | batería de plomo-ácido | |||||||||||||||||
| Tipo de conducción | ()(Modelo con pedal de apoyo) | |||||||||||||||||
| Carga nominal | Q(kg) | 1500 | 2000 | |||||||||||||||
| Altura de elevación | mm | 2500 | 2500 | |||||||||||||||
| Longitud total: Pedal retraído/abajo | L1(mm) | 2115/2515 | 2115/2515 | |||||||||||||||
| Ancho total | b1/b2 | 850/ | 850/\ | |||||||||||||||
| Dimensiones de la horquilla | s/e/l(mm) | 65/190/1150 | 65/190/1150 | |||||||||||||||
| Ancho exterior de las horquillas | b5(mm) | 680 | 680 | |||||||||||||||
| Ancho interior de las patas de soporte | b4(mm) | 370 | 370 | |||||||||||||||
| Altura del mástil cerrado | h1(mm) | 1735 | 1735 | |||||||||||||||
| Altura de elevación libre | h2(mm) | |||||||||||||||||
| Altura máxima del mástil durante el izado (incluido el respaldo de carga) | h4(mm) | 2980 | 2980 | |||||||||||||||
| Ancho del respaldo de carga | b3(mm) | 800 | 800 | |||||||||||||||
| Altura del cartel de la estación | h7(mm) | 140 | 140 | |||||||||||||||
| Altura del tenedor desde el suelo | h6(mm) | 86-88 | 86-88 | |||||||||||||||
| Altura del vehículo desde el suelo | mmm) | 29 | 29 | |||||||||||||||
| Altura de la manivela de operación | h5(mm) | 1510 | 1510 | |||||||||||||||
| Batería, voltaje/capacidad | V/Ah | 24/210 | 24/210 | |||||||||||||||
| Peso de la batería | kg | 190 | 190 | |||||||||||||||
| Peso del vehículo (incluida la batería) | kg | 1100 | 1100 | |||||||||||||||
| Potencia del motor de accionamiento (S2-60MIN) | kw | 1.6(AC) | 1.6(AC) | |||||||||||||||
| Potencia del motor de elevación | kw | 2.2 | 2.2 | |||||||||||||||
| Neumático | Poliuretano | |||||||||||||||||
| Dimensiones de los neumáticos, rueda motriz | mm | φ230×75 | φ230x75 | |||||||||||||||
| Dimensiones del neumático, rueda dentada | mm | φ85×70 | φ85×70 | |||||||||||||||
| Dimensiones del volante de inercia | mm | φ130x55 | φ130x55 | |||||||||||||||
| Número de ruedas, delanteras/traseras (x=rueda motriz) | 4/1X-2 | 4/1X-2 | ||||||||||||||||
| Huella de la rueda, lado de la transmisión | mm | 604 | 604 | |||||||||||||||
| Huella de rueda, lado del oso | mm | 490 | 490 | |||||||||||||||
| Distancia entre ejes, lado de la rueda de equilibrio | mm | |||||||||||||||||
| distancia entre ejes | y(mm) | 1426 | 1426 | |||||||||||||||
| centro de carga | C(mm) | 600 | 600 | |||||||||||||||
| Voladizo delantero | x(mm) | 738 | 738 | |||||||||||||||
| Radio de giro Pedal retraído/abajo | Ancho (mm) | 1720/2115 | 1720/2115 | |||||||||||||||
| Ancho del canal de apilamiento (palet 1000×1200) 1200 pedal de horquilla de horquilla retraído/abajo | Ast(mm) | 2580/2970 | 2580/2970 | |||||||||||||||
| Ancho del canal de apilamiento (palet 800x1200) 1200 a lo largo del pedal de la horquilla retraído/abajo | Ast(mm) | 2530/2925 | 2530/2925 | |||||||||||||||
| Carga máxima por eje, lado motriz/lado de apoyo | kg | 900/1700 | 948/2152 | |||||||||||||||
| Carga por eje sin carga, lado motriz/lado de apoyo | kg | 760/340 | 760/340 | |||||||||||||||
| Velocidad de conducción, carga completa/sin carga | km/h | 4.8/5.0 | 4.0/5.0 | |||||||||||||||
| Velocidad de elevación, carga completa/sin carga | mm/s | 100/150 | 100/150 | |||||||||||||||
| Velocidad de descenso, carga completa/sin carga | mm/s | 150/105 | 150/105 | |||||||||||||||
| Ascenso máximo, carga completa/sin carga (S2-5MIN) | %6 | 6/8 | 6/8 | |||||||||||||||
| Tipo de frenado | Freno electromagnético | |||||||||||||||||
| Tipo de dirección | Dirección electrónica | |||||||||||||||||
| Método de reemplazo de la batería | Tipo de elevación | |||||||||||||||||

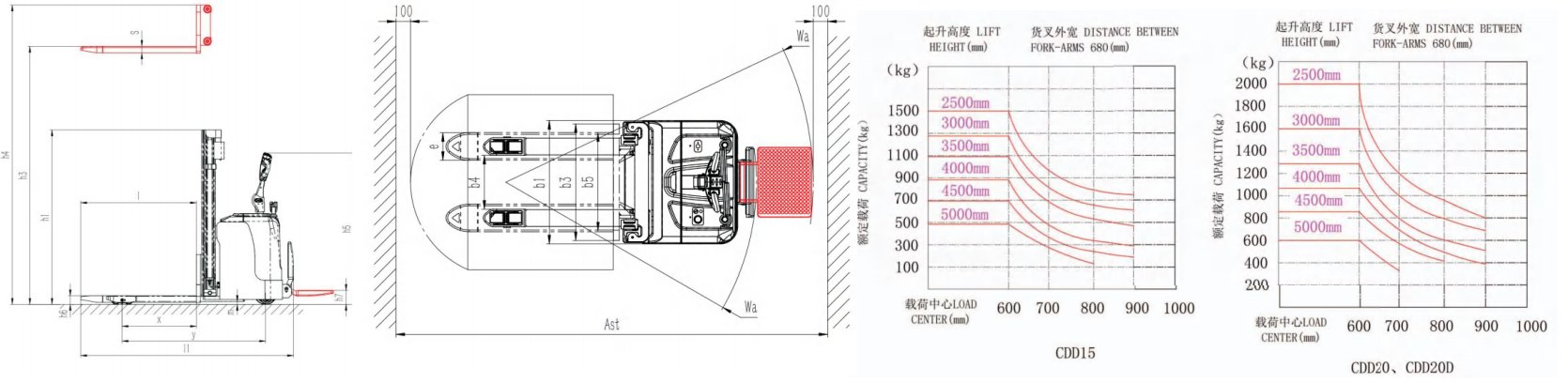

Nota: 1. Las curvas de carga anteriores son para CDD15 y CDD20 con una distancia exterior de horquilla de 680 mm, y para CDD25 con una distancia exterior de horquilla de 715 mm. 2. Cuando la distancia entre las horquillas exteriores es de 560 mm, el CDD15 no experimentará carga sin descarga a alturas de elevación H de 1600-2500 mm. A alturas de elevación H de 2500-5000 mm, la carga se reducirá en 150 kg según la curva de carga estándar. 3. Cuando la distancia exterior de la horquilla es de 560 mm, el CDD20 experimentará una carga reducida de 200 kg según la curva de carga estándar a alturas de elevación H de 1600-5000 mm. | ||||||||||||||||||
| Modelo | CDD20 | CDD25 | ||||||||||||||||
| Tipo de energía | batería de plomo-ácido | |||||||||||||||||
| Tipo de conducción | ()( (Modelo con pedal de apoyo) | |||||||||||||||||
| Carga nominal | Q(kg) | 2000 | 2500 | |||||||||||||||
| Altura de elevación | mm | 4500 | 2500 | |||||||||||||||
| Longitud total: Pedal retraído/abajo | L1(mm) | 2160/2560 | 2157/2557 | |||||||||||||||
| Ancho total | b1/b2 | 850/1360 | 850/1360 | |||||||||||||||
| Dimensiones de la horquilla | s/e/l(mm) | 65/190/1150 | 65/205/1150 | |||||||||||||||
| Ancho exterior de las horquillas | b5(mm) | 685 | 715 | |||||||||||||||
| Ancho interior de las patas de soporte | b4(mm) | 370 | 305 | |||||||||||||||
| Altura de cierre del mástil | h1(mm) | 2090 | 1830 | |||||||||||||||
| Altura de elevación libre | h2(mm) | 1585 | \ | |||||||||||||||
| Altura máxima del mástil durante el izado (incluido el respaldo de carga) | h4(mm) | 5050 | 3085 | |||||||||||||||
| Ancho del respaldo de carga | b3(mm) | 800 | 840 | |||||||||||||||
| Altura del cartel de la estación | h7(mm) | 140 | 140 | |||||||||||||||
| Altura del tenedor desde el suelo | h6(mm) | 86-88 | 88 | |||||||||||||||
| Altura del vehículo desde el suelo | mmm) | 29 | 29 | |||||||||||||||
| Altura del mango de operación | h5(mm) | 1510 | 1510 | |||||||||||||||
| Batería, voltaje/capacidad | V/Ah | 24/210 | 24/280 | |||||||||||||||
| Peso de la batería | kg | 190 | 190 | |||||||||||||||
| Peso del vehículo (incluida la batería) | kg | 1200 | 1280 | |||||||||||||||
| Potencia del motor de accionamiento (S2-60MIN) | kw | 1.6(AC) | 2.2(AC) | |||||||||||||||
| Potencia del motor de elevación | kw | 3 | 3 | |||||||||||||||
| Neumático | Poliuretano | |||||||||||||||||
| Dimensiones de los neumáticos, rueda motriz | mm | p230x75 | φ230x75 | |||||||||||||||
| Dimensiones del neumático, rueda dentada | mm | φ85x70 | φ85×70 | |||||||||||||||
| Dimensiones del volante de inercia | mm | φ130×55 | φ130x55 | |||||||||||||||
| Número de ruedas, delanteras/traseras (x=rueda motriz) | 4/1X-4 | 4/1X-4 | ||||||||||||||||
| Distancia entre ejes, lado de la transmisión | mm | 604 | 604 | |||||||||||||||
| Distancia entre ejes, laterales de carga | mm | 490 | 510 | |||||||||||||||
| Distancia entre ejes, lado exterior del volante de equilibrio | mm | 1196 | 1196 | |||||||||||||||
| distancia entre ejes | y(mm) | 1426 | 1426 | |||||||||||||||
| centro de carga | C(mm) | 600 | 600 | |||||||||||||||
| Voladizo delantero | x(mm) | 694 | 699 | |||||||||||||||
| Pedal de radio de giro retraído/abajo | Ancho (mm) | 1720/2112 | 1720/2112 | |||||||||||||||
| Ancho del canal de apilamiento (palet 1000x1200) 1200 pedal de horquilla de horquilla retraído/abajo | Ast(mm) | 2600/2990 | 2590/2983 | |||||||||||||||
| Ancho del canal de apilamiento (palet 800×1200) 1200 a lo largo del pedal de horquilla retraído/abajo | Ast(mm) | 2565/2960 | 2560/2953 | |||||||||||||||
| Carga máxima por eje, lado motriz/lado de apoyo | kg | 898/2302 | 1026/2754 | |||||||||||||||
| Carga por eje sin carga, lado motriz/lado de apoyo | kg | 780/420 | 856/424 | |||||||||||||||
| Velocidad de conducción, carga completa/sin carga | km/h | 4.0/5 | 4.0/5.0 | |||||||||||||||
| Velocidad de elevación, carga completa/sin carga | mm/s | 90/135 | 80/125 | |||||||||||||||
| Velocidad de descenso, carga completa/sin carga | mm/s | 155/105 | 160/105 | |||||||||||||||
| Ascenso máximo, carga completa/sin carga (S2-5MIN) | % | 5/8 | 4/8 | |||||||||||||||
| Tipo de frenado | Freno electromagnético | |||||||||||||||||
| Tipo de dirección | Dirección electrónica | |||||||||||||||||
| Método de reemplazo de la batería | Tipo de vida | |||||||||||||||||

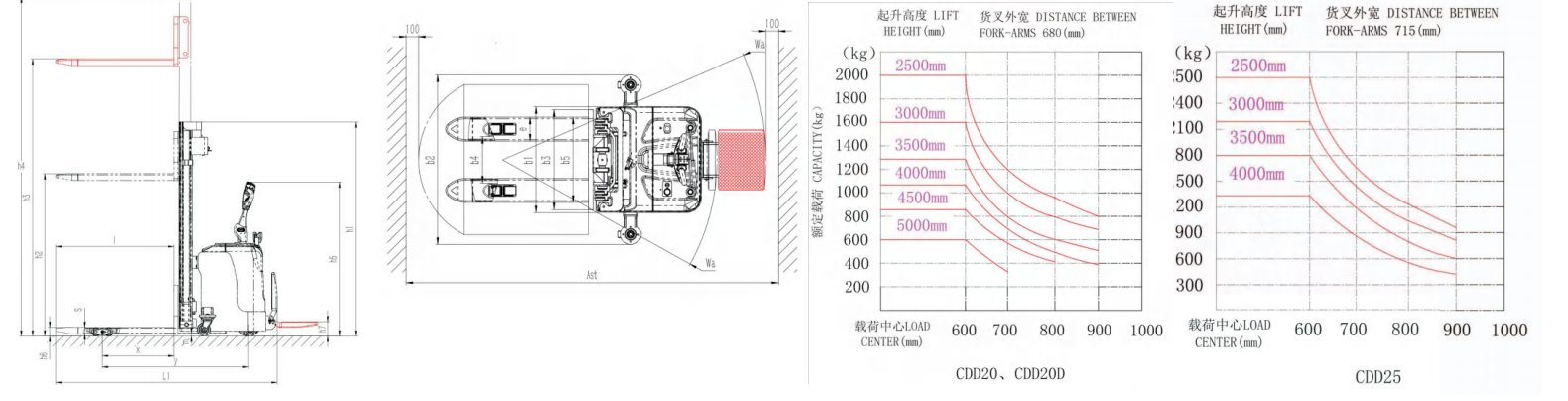

Nota: 1. Las curvas de carga anteriores son para CDD15 y CDD20 con una distancia exterior de horquilla de 680 mm, y para CDD25 con una distancia exterior de horquilla de 715 mm. 2. Cuando la distancia entre las horquillas exteriores es de 560 mm, el CDD15 no experimentará una carga insuficiente a alturas de elevación H1600-2500 mm; a alturas de elevación H2500-5000 mm, la carga se reducirá en 150 kg según la curva de carga estándar. 3. Cuando la distancia exterior de las horquillas es de 560 mm, el CDD20 experimentará una reducción de 200 kg según la curva de carga estándar a alturas de elevación H1600-5000 mm. | ||||||||||||||||||
