Carretilla retráctil (con asiento) 24 V y 48 V

Carretilla retráctil (con asiento) 24 V y 48 V

(0) Revisión

Consulta ahora

Añadir al carrito

Detalles del producto
Consulta ahora
Productos relacionados

Detalles del producto

Ventaja

Mástil con absorción de impactos de alta resistencia y visión gran angular.
Sistema de control de accionamiento de la marca Curtis de EE. UU.
Transmisión vertical, dirección electrónica, portátil, silencioso
Bomba hidráulica integrada de bajo nivel de ruido
Variador de frecuencia, sin escobillas de carbón, motor libre de mantenimiento.
Sistema de frenado regenerativo electromagnético
Interruptor inductivo de larga duración con límite de elevación.
Sistema de absorción de impactos de la carrocería

Seguridad

Regulación de velocidad continua
Controlador del sistema de protección automática múltiple
Interruptor de apagado de emergencia
Desaceleración automática en las curvas
Válvula de cierre de seguridad del cilindro

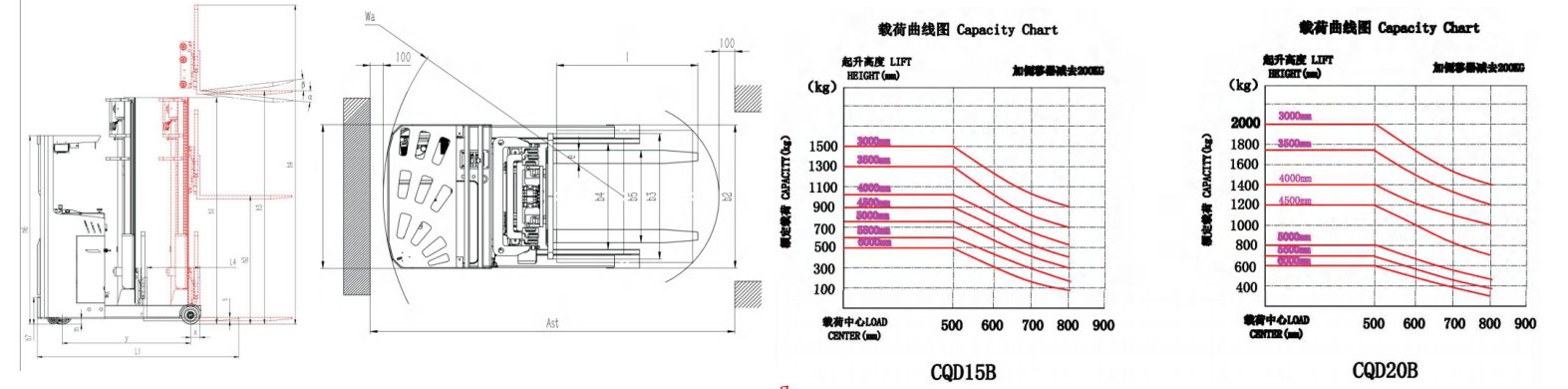

Modelo

CQD15B

CQD20B

Tipo de energía

batería de plomo-ácido

Tipo de conducción

Tipo sentado

Carga nominal

Q(kg)

1500

2000

Altura de elevación

h3(mm)

6000

3000

Longitud total

L1(mm)

2343

2378

Ancho total

b1/b2

1090

Dimensiones de la horquilla

s/e/l(mm)

35/100/1070

40/122/1070

Ancho exterior de las horquillas

b5(mm)

220-700

266-700

Ancho interior de las patas de soporte

b4(mm)

802

Altura del mástil cerrado

h1(mm)

2631

2100

Altura de elevación libre

h2(mm)

2030

Altura máxima del mástil durante el izado
(incluido el respaldo de carga)

h4(mm)

7005

4055

La altura del protector superior

h6(mm)

2190

Altura del cartel de la estación

h7(mm)

310

Ancho del respaldo de carga

b3(mm)

950

Distancia hacia adelante

L4(mm)

550

620

Altura mínima del mástil desde el suelo

107

Altura del vehículo desde el suelo

mmm)

Batería, voltaje/capacidad

V/Ah

24/280

Peso de la batería

245

Peso del vehículo (incluida la batería)

2600

2720

2375

Potencia del motor de accionamiento (S2-60MIN)

2.2

Potencia del motor de elevación

Neumático

Poliuretano

Dimensiones de los neumáticos, rueda motriz

φ210×85

Dimensiones de los neumáticos, rueda de carga

φ230×75

φ230x75

Dimensiones del volante de inercia

φ130x55

Número de ruedas, delanteras/traseras (x=rueda motriz)

2/1X-2

Vía de la rueda, tracción lateral

844

Huella de rueda, oso lateral

989

El tenedor se inclina hacia adelante/atrás

2/4.

Distancia entre ejes

y(mm)

1373

1493

centro de carga

C(mm)

500

Volante frontal

x(mm)

162

142

Radio de giro

Ancho (mm)

1723

1830

Ancho del canal de apilamiento (palet 1000×1200) 1200
Dirección de la horquilla transversal

Ast(mm)

2775

2830

2820

Ancho del canal de apilamiento (palet 800x1200) 1200
a lo largo de la dirección de la horquilla

Ast(mm)

2820

2860

2840

Carga máxima del eje, horquilla hacia adelante, lado motriz/lado de apoyo

797/3303

727/3993

759/3616

Carga total del eje, recuperación de la horquilla, lado motriz/lado de apoyo

1775/2325

2105/2615

1851/2524

Carga por eje sin carga, lado motriz/lado de carga

1872/728

1992/728

1854/521

Velocidad de conducción, carga completa/sin carga

km/h

4.0/5.0

Velocidad de elevación, carga completa/sin carga

mm/s

80/150

75/150

Velocidad de descenso, carga completa/sin carga

mm/s

160/105

200/105

Ascenso máximo, carga completa/sin carga (S2-5MIN)

5.0/8.0

4.0/8.0

Tipo de frenado

Freno electromagnético

Tipo de dirección

Dirección electrónica

Método de reemplazo de la batería

Tirador lateral Tipo de tirador lateral

Observaciones: la longitud de L1 aumentó en 65 mm, la distancia hacia adelante disminuyó en 60 mm y el ancho del canal de apilamiento aumentó en 65 mm. La
distancia exterior máxima de la horquilla es de 660 mm.

Ventaja

Mástil con absorción de impactos de alta resistencia y visión gran angular.
Sistema de control de accionamiento de la marca Curtis de EE. UU.
Transmisión centro-sur
Dirección electrónica, portabilidad, funcionamiento silencioso
Bombas y válvulas hidráulicas divididas
Sistema de frenado regenerativo electromagnético
Límite de alta y baja tensión, protección contra sobrecalentamiento eléctrico
Detección de fallas en el circuito, diagnóstico de códigos de error
Batería de plomo-ácido de alta capacidad de 48 V de la marca Donghai

Seguridad

Regulación de velocidad continua
Controlador del sistema de protección automática múltiple
Asiento de seguridad informal
Desaceleración automática en las curvas
Válvula de cierre de seguridad del cilindro

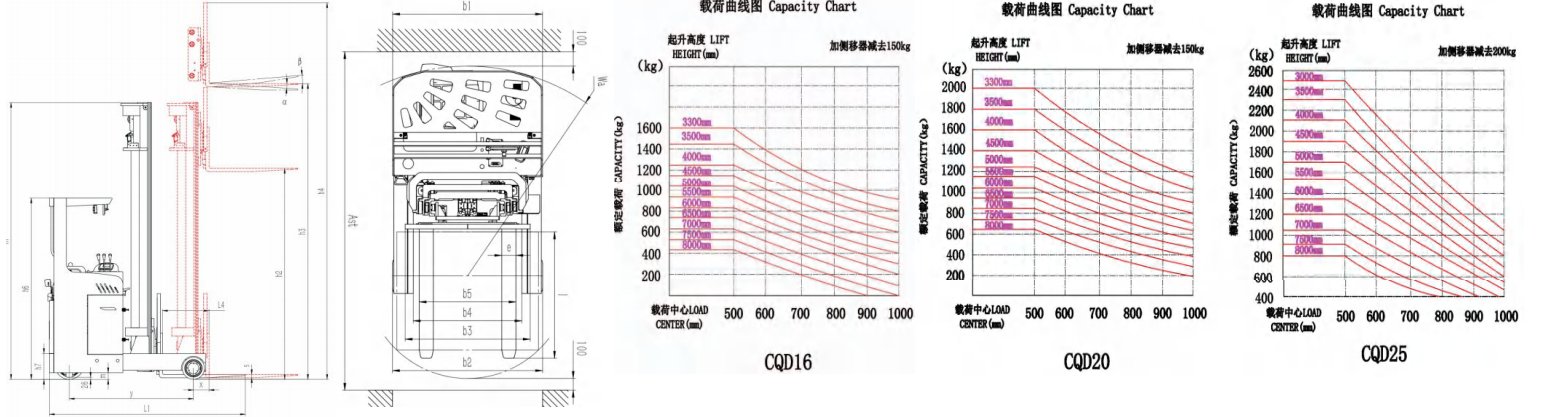

Modelo		CQD16	CQD20	CQD25
Tipo de energía		batería de plomo-ácido
Tipo de conducción		Tipo sentado
Carga nominal	Q(kg)	1600	2000	2500
Altura de elevación	h3(mm)	6000	6000	6000
Longitud total	L1(mm)	2435	2435	2515
Ancho total	b1/b2	1270	1270	1270
Dimensiones de la horquilla	s/e/(mm)	35/100/1070	40/122/1070	40/122/1070
Ancho exterior de las horquillas	b5(mm)	240-800	266-820	266-820
Ancho interior de las patas de soporte	b4(mm)	920	920	920
El tenedor se inclina hacia adelante/atrás	°	2/4.	2/4.	2/4.
Altura del mástil cerrado	h1(mm)	2795	2795	2795
Altura de elevación libre	h2(mm)	2045	2045	2045
Altura máxima del mástil durante el izado (incluido el respaldo de carga)	h4(mm)	7025	7025	7025
La altura del protector superior	h6(mm)	2190	2190	2190
Altura del cartel de la estación	h7(mm)	316	316	316
Ancho del respaldo de carga	b3(mm)	1060	1060	1060
Distancia hacia adelante	L4(mm)	560	560	660
Altura mínima del mástil desde el suelo	mm	95	95	95
Altura del vehículo desde el suelo	mmm)	80	80	80
Batería, voltaje/capacidad	V/Ah	48/300	48/400	48/420
Peso de la batería	kg	480	665	665
Peso del vehículo (incluida la batería)	kg	3150	3350	3430
Potencia del motor de accionamiento (S2-60MIN)	kw	4.5(AC)	6.5(AC)	6.5(AC)
Potencia del motor de elevación	kw	6.3	6.3	8.6
Neumático		Poliuretano
Dimensiones de los neumáticos, rueda motriz	mm	φ343×135	φ343x135	φ343x135
Dimensiones de los neumáticos, rueda de carga	mm	φ267x114	φ267x114	φ267x114
Número de ruedas, delanteras/traseras (x=rueda motriz)		2/1X	2/1X	2/1X
Vía de la rueda, tracción lateral	Minnesota	/	/	/
Huella de rueda, oso lateral	mm	1156	1156	1156
Distancia entre ejes	y(mm)	1495	1495	1675
centro de carga	C(mm)	500	500	500
Voladizo delantero	x(mm)	190	190	190
Radio de giro	Ancho (mm)	1775	1775	1955
Ancho del canal de apilamiento (palet 1000x1200) 1200 Dirección de la horquilla transversal	Ast(mm)	2845	2845	2955
Ancho del canal de apilamiento (palet 800x1200) 1200 a lo largo de la dirección de la horquilla	Ast(mm)	2895	2895	2985
Carga máxima del eje, horquilla hacia adelante, lado motriz/lado de apoyo	kg	750/4000	680/4670	650/5280
Carga total del eje, recuperación de la horquilla, lado motriz/lado de apoyo	kg	1810/2940	1900/3450	2160/3770
Carga por eje sin carga, lado motriz/lado de carga	kg	1950/1200	2085/1265	2200/1230
Velocidad de conducción, carga completa/sin carga	km/h	7.8/8	7.8/8	7.8/8
Velocidad de elevación, carga completa/sin carga	mm/s	140/260	140/300	120/260
Velocidad de descenso, carga completa/sin carga	mm/s	300/160	300/160	300/140
Ascenso máximo, carga completa/sin carga (S2-5MIN)	%	10	10	8/10.
Tipo de frenado		Freno electromagnético
Tipo de dirección		Dirección electrónica
Método de reemplazo de la batería		Tipo de apertura lateral
Observaciones: la longitud total de L1 aumentó en 65 mm, el ancho del canal de apilamiento aumentó en 65 mm. La distancia exterior máxima de la horquilla es de 700 mm.
