Carretilla elevadora de 3 vías (con plataforma lateral)
Detalles del producto

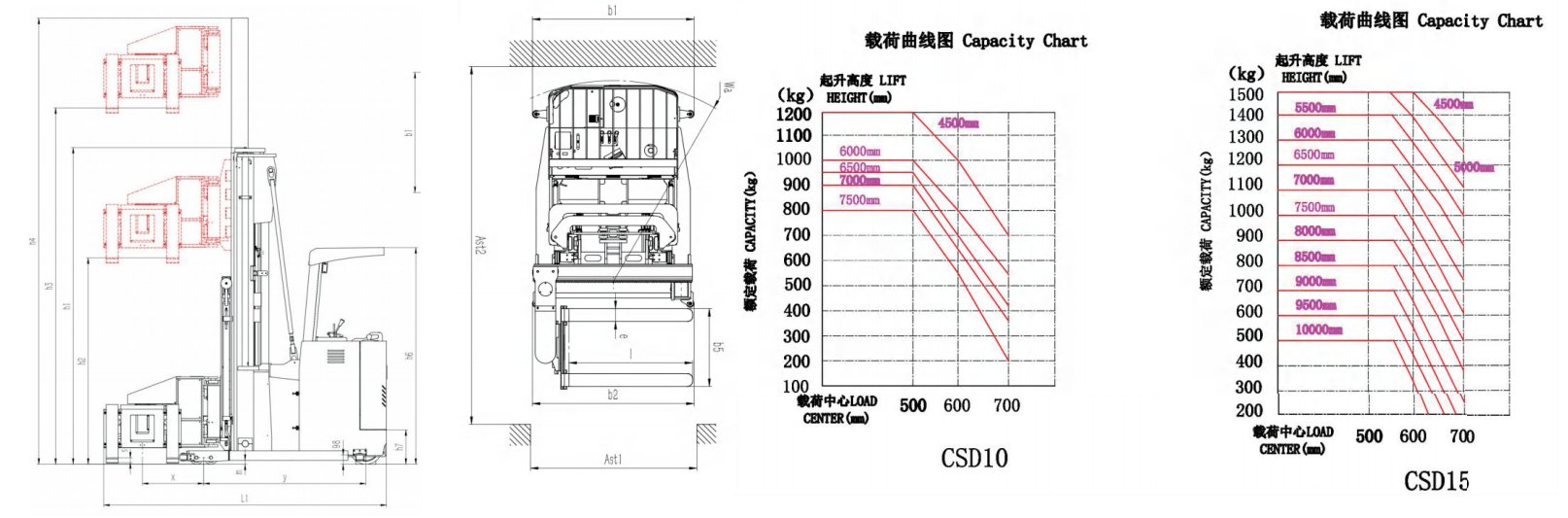

| Modelo | CSD10 | CSD15 | ||||||||
| Tipo de energía | batería de plomo-ácido | |||||||||
| Tipo de conducción | Tipo de caballete lateral | |||||||||
| Carga nominal | Q(kg) | 1000 | 1500 | |||||||
| Altura de elevación | h3(mm) | 6000 | 6000 | |||||||
| Longitud total | L1(mm) | 2815 | 2965 | |||||||
| Ancho total | b1/b2 | 1450 | 1575 | |||||||
| Altura del mástil cerrado | h1(mm) | 3350 | 3320 | |||||||
| Dimensiones de la horquilla | s/e/l(mm) | 40/122/1070 | 45/125/1200 | |||||||
| Ancho exterior de las horquillas | b5(mm) | 700 | 760 | |||||||
| Altura de elevación libre | h2(mm) | 2050 | 2095 | |||||||
| Altura máxima del mástil durante el izado (incluido el respaldo de carga) | h4(mm) | 7340 | 7200 | |||||||
| La altura del protector superior | h6(mm) | 2270 | 2270 | |||||||
| Altura del cartel de la estación | h7(mm) | 360 | 360 | |||||||
| Altura mínima del mástil desde el suelo | mm | 130 | 50 | |||||||
| Altura del vehículo desde el suelo | mmm) | 40 | 40 | |||||||
| Batería, voltaje/capacidad | V/Ah | 48/400 | 48/420 | |||||||
| Peso de la batería | kg | 655 | 665 | |||||||
| Peso del vehículo (incluida la batería) | kg | 5150 | 6150 | |||||||
| Potencia del motor de accionamiento (S2-60MIN) | kw | 4.5(AC) | 6.5(AC) | |||||||
| Potencia del motor de elevación | kw | 6.3(DC) | 8.6(DC) | |||||||
| Neumático | Poliuretano | |||||||||
| Dimensiones de los neumáticos, rueda motriz | mm | φ343×135 | φ343×135 | |||||||
| Dimensiones del neumático, rueda dentada | mm | φ140x100 | φ140×127 | |||||||
| Dimensiones del volante de inercia | mm | φ180x76 | φ180x76 | |||||||
| Número de ruedas, delanteras/traseras (x=rueda motriz) | 4/1X-2 | 4/1X-2 | ||||||||
| Vía de la rueda, tracción lateral | mm | 805 | 805 | |||||||
| Huella de rueda, oso lateral | mm | 1220 | 1323 | |||||||
| Distancia entre ejes | y(mm) | 1605 | 1700 | |||||||
| centro de carga | C(mm) | 500 | 600 | |||||||
| Voladizo delantero | x(mm) | 618 | 645 | |||||||
| Radio de giro | Ancho (mm) | 1870 | 1965 | |||||||
| Ancho del canal de apilamiento (palet de 1 tonelada 1000x1000) (palet de 1,5 toneladas 1200x1200) | Ast1(mm) | 1500 | 1620 | |||||||
| Canal principal mínimo (palet de 1 tonelada 1000x1000) (palet de 1,5 toneladas 1200x1200) | Ast2(mm) | 3400 | 3625 | |||||||
| Carga máxima por eje, lado motriz/lado de apoyo | kg | 945/3975 | 2410/5240 | |||||||
| Carga por eje sin carga, lado motriz/lado de carga | kg | 2045/1275 | 2980/3170 | |||||||
| Velocidad de conducción, lleno/vacío | km/h | 7.8/8 | 7.8/8 | |||||||
| Velocidad de elevación, carga completa/sin carga | mm/s | 140/260 | 140/300 | |||||||
| Velocidad de descenso, carga completa/sin carga | mm/s | 300/160 | 300/160 | |||||||
| Tipo de frenado | Freno electromagnético | |||||||||
| Tipo de dirección | Dirección electrónica | |||||||||
| Método de reemplazo de la batería | Tipo de apertura lateral | |||||||||
